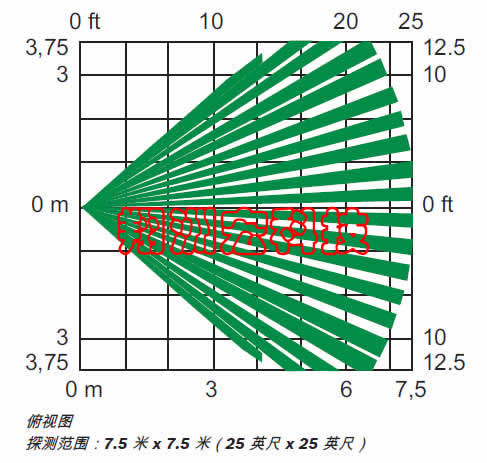

? 探測范圍：7.5 米 x 7.5 米（25 英尺 x 25 英尺） ? 擁有一步探測技術 (FSP) 的嵌入式微控制器 ? 防氣流和昆蟲干擾 ? 雙體式設計 ? 溫度補償 ? 護蓋防拆開關（-T 型） 這些探測器是經過簡化的傳統獨立被動紅外探測器，能夠以較低的成本提供可靠的性能。 菲涅爾鏡片可以在整個視場范圍內提供高度清晰的圖像，令入侵者無處藏身。 嵌入式微控制器可以執行一步探測 (FSP)，減少了誤報并保證了最佳的捕獲性能。 可調的安裝高度范圍、雙體式設計和可選的支架使得安裝人員可以輕松靈活地執行安裝。 溫度補償有助于在各種氣候條件下保持和提高產品的性能。ISN?AP1?T 型探測器提供了護蓋防拆開關。
基本功能
所有型號均具有的功能
嵌入式微控制器
微控制器采用先進成熟的信號處理技術，包括博世特有 FSP 和溫度補償技術。 與用固定閾值級別來比較連續信號的傳統 PIR 探測器相比，采用微控制器的探測器更加安全可靠，同時提供卓越的防誤報功能。信號處理
一步探測技術 (FSP) 幾乎可在瞬間對人體目標作出回應，而不會產生由其他原因?qū)е碌恼`報。 FSP 能夠根據信號幅度、極性、斜率和計時來調節探測器的靈敏度。 這使安裝人員省去了選擇靈敏度級別的麻煩。防氣流和昆蟲干擾
密封的光學成像室可以防止氣流和昆蟲對探測器造成干擾。雙體式設計
在安裝和固定期間，只需拆除護蓋。 電路板和光學器件保持統一整體，大大提高了安裝速度、便利性和效率。溫度補償
探測器可以在臨界溫度下調節 PIR 的靈敏度以更加準確地探測人體熱量，從而有效識別入侵者并避免誤報。測試功能
在步測期間，紅色發光二極管 (LED) 指示燈將會指示報警并進入活動狀態。ISN-AP1-T 和 ISN-AP1-T-CHI 型號的附加功能
護蓋防拆開關
當拆除護蓋時，常閉觸點會打開，同時向控制主機發出報警信號。啟用或禁用 LED 指示燈
可通過 LED 跳線啟用或禁用 LED 指示燈。
證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | ISN-AP1 and ISN-AP1-T: EC Directive 89/336/EEC and EN55022: 1998 +A1: 2000 +A2: 2003 (ANSI C63.4: 2003), EN50130-4: 1996 +A1: 1998 +A2: 2003, EN61000-3-3: 1995 +A1:2001, EN61000-4-2: 1995 +A1: 1998 +A2: 2001, EN61000-4-3: 2002 +A1: 2003 +A2: 2005, EN61000-4-4: 1995 +A1: 2000 +A2: 2001, EN61000-4-5: 1995 +A1: 2001, EN61000-4-6: 1996 +A1: 2001 +A2: 2001 +A3: 2005, EN61000-4-11:1994 +A1: 2004 |
| 中國 | CCC | ISN-AP1-T-CHI: 2009031901000547 |
| 歐洲 | EN | ISN?AP1-T：EN50131-2-2 2 級，環境等級 II ISN?AP1：EN50131-2-2 1 級，環境等級 II |
安裝/配置
電源注意事項
? 使用經認證的電源。 所有輸出只能連接到安全超低電壓
(SELV) 電路。
? 探測器沒有內置備用電池。
安裝注意事項

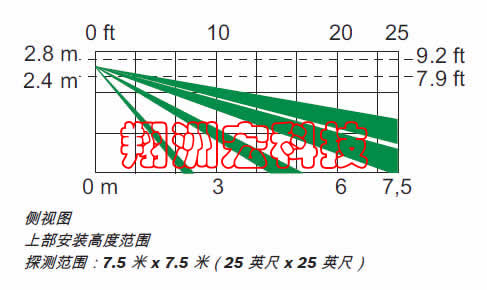

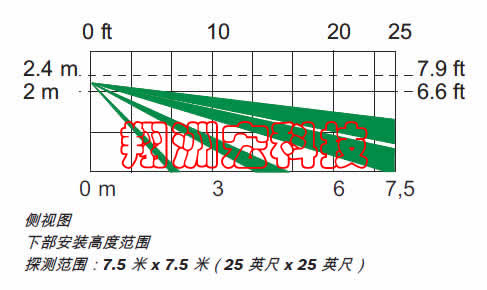

若要調整安裝高度，請?jiān)诎惭b之前上下滑動探測器的印刷電路板
(PCB)。 選擇下列一種高度范圍：
? 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）
? 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）
缺省高度為 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。
探測器應安裝在適當?shù)氖覂?nèi)位置，以使入侵者必然經過探測器的探測區域。 使用可選的 B335-3 小型旋轉式安裝支架，探測器可以安裝在角落處或者平坦的墻體（表面，半齊平安裝）。
注解可選的安裝支架會減少探測器的探測范圍，并會增加探測盲區。
不要把探測器安裝在以下地方：室外，窗戶或窗戶附近，陽光直射的地方，氣流風口，空調出口附近，熱源附近，或者動物經常出沒的地方。
兼容性信息
每種探測器均可以與所有傳統控制主機一起工作。
附件
| 數量 | 組件 |
| 1 | 探測器 |
| 2 | 平頭螺絲 |
| 2 | 螺絲固定件 |
技術規格
殼體設計
顏色： 白色
尺寸： 93 毫米 x 52 毫米 x 44 毫米
（3.7 英寸 x 2.1 英寸 x 1.7 英寸）
材料： 高強度 ABS 塑料
環境要求
相對濕度： 0 至 95%，無冷凝
工作溫度： 0°C 至 +49°C（+32°F 至 +120°F）
存儲溫度： -29°C 至 +49°C（-20°F 至 +120°F）
指示燈
報警指示燈： 紅色 LED
在 ISN-AP1-T 和 ISN?AP1?T?CHI 上，可通過 LED 跳線啟用或禁用。
輸出
繼電器： 監控方式 A 常閉 (NC) 觸點，電氣額定值：125 mA，28 VDC，3 W。
防拆開關 (ISN-AP1-T)： 常閉 (NC) 觸點（帶護蓋），電氣額定值：28 VDC，125 mA（最大）。 防拆開關電路連接到 24 小時保護電路。
電源要求
電流（報警）： < 25 mA
電流（待機）： < 15 mA，12 VDC
工作電壓： 9 VDC 至 15 VDC
定購信息
| ISN?AP1 被動紅外探測器 溫度補償，7.5 米 x 7.5 米（25 英尺 x 25 英尺）探測范圍，以及采用 FSP 技術的 微控制器。 |
ISN-AP1 |
| ISN?AP1?T 被動紅外探測器 溫度補償，護蓋防拆開關，7.5 米 x 7.5 米（25 英尺 x 25 英尺）探測范圍，以及 采用 FSP 技術的微控制器。 |
ISN-AP1-T |
| ISN?AP1?T?CHI 被動紅外探測器（中國版） 溫度補償，護蓋防拆開關，7.5 米 x 7.5 米（25 英尺 x 25 英尺）探測范圍，采 用 FSP 技術的微控制器，適合在中國使用。 |
ISN-AP1-T-CHI |
硬件附件
| B338 通用天花板安裝支架 用于吸頂式安裝的塑料旋轉支架。 垂 直旋轉范圍為 +7° 至 -16°，水平旋轉范圍 為 ±45°。 |
B338 |
| B335-3 小型旋轉式安裝支架 小型旋轉式塑料壁裝支架。 垂直旋轉 范圍為 +10° 至 -20°，水平旋轉范圍為 ±25°。 每包三件。 |
B335-3 |
